Жүк көлігінің камера жүйелеріне арналған 4CH AHD 720P/CVBS көліктік бейне бөлгіш

Өнімнің артықшылықтары

1. Төрт көлік камерасына арналған бір басқару блогы

Бір шағын бейне басқару блогы арқылы төрт камера арнасына дейін қосыңыз. Бұл көп камералы көлік жүйелерінің сымдары мен сигналдарын басқаруды жеңілдетеді.

2. AHD + CVBS камерасының үйлесімділігі

Қолдай алады AHD 720P/CVBS. Бұл құрылғыны көлік камераларының әртүрлі буындарын пайдаланатын жобалар үшін қолайлы етеді.

3. Триггер негізіндегі толық экранды ауыстыру

Әрбір камерада жеке триггер кірісі болуы мүмкін. Триггер сигналы іске қосылғанда, сәйкес камера толық экран режимінде дисплейді автоматты түрде қабылдай алады. Бұл қолданбалар үшін пайдалы, мысалы: Кері камераны белсендіру, Бүйірлік камераны бақылау, Алдыңғы камераны іске қосу және Көлік есігі немесе бұрылысқа байланысты камераны ауыстыру.

4. Икемді көп көріністі дисплей

Екі немесе үш камера қосылған кезде жүйе сәйкес 2-бөлу немесе 3-бөлу дисплей режиміне автоматты түрде ауыса алады. Бұл негізгі басқару блогын өзгертпестен әртүрлі камера конфигурацияларын құрудың практикалық жолын қамтамасыз етеді.

5. Айна кескінінің тәуелсіз параметрі

Әрбір камера арнасын қалыпты кескін немесе айна кескіні ретінде бөлек конфигурациялауға болады, бұл әртүрлі камера позицияларына өздерінің сәйкес көру бағытын пайдалануға мүмкіндік береді.

Өнім параметрлері

Өнім түрі: 4CH AHD көліктік бейне мультиплексері

Камера кірісі: 4CH  AHD 1080P / AHD 720P / CVBS

Бейне шығысының ажыратымдылығы: AHD 720P / CVBS

Камера арналары: 4CH

Дисплей режимі: қосылған камераларға сәйкес толық экран / 2-бөлу / 3-бөлу / көп көрініс

Камера триггері: әр арна үшін жеке триггер

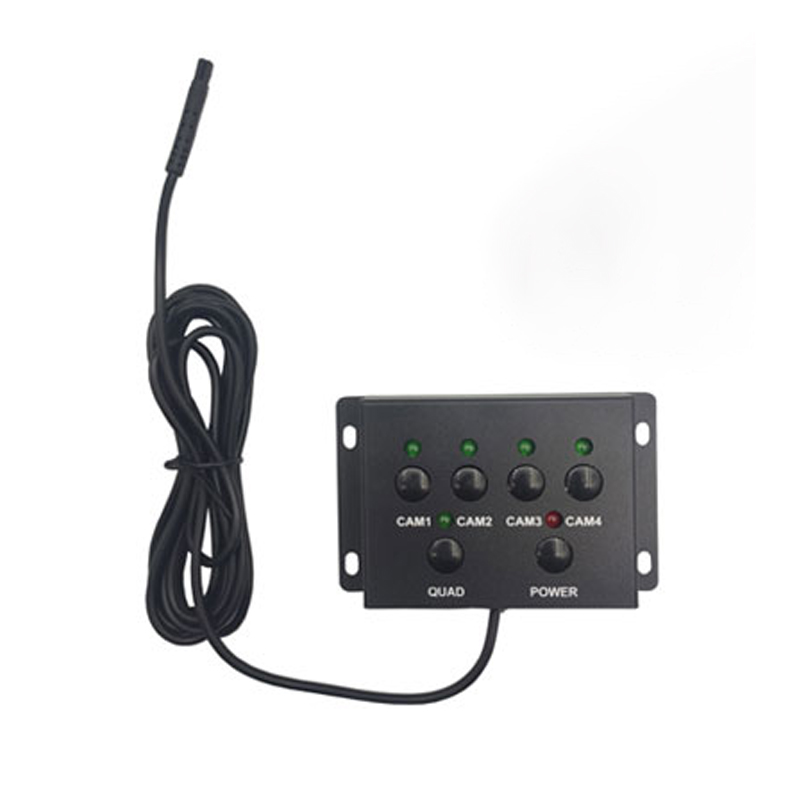

Камераны таңдау: триггер сымы / қолмен таңдау

Триггер дисплейі: автоматты толық экранды дисплей

Дисплей басымдығы: CAM1 / CAM2 / CAM3 / CAM4

Триггерді қайтару кідірісі: шамамен. 2 секунд

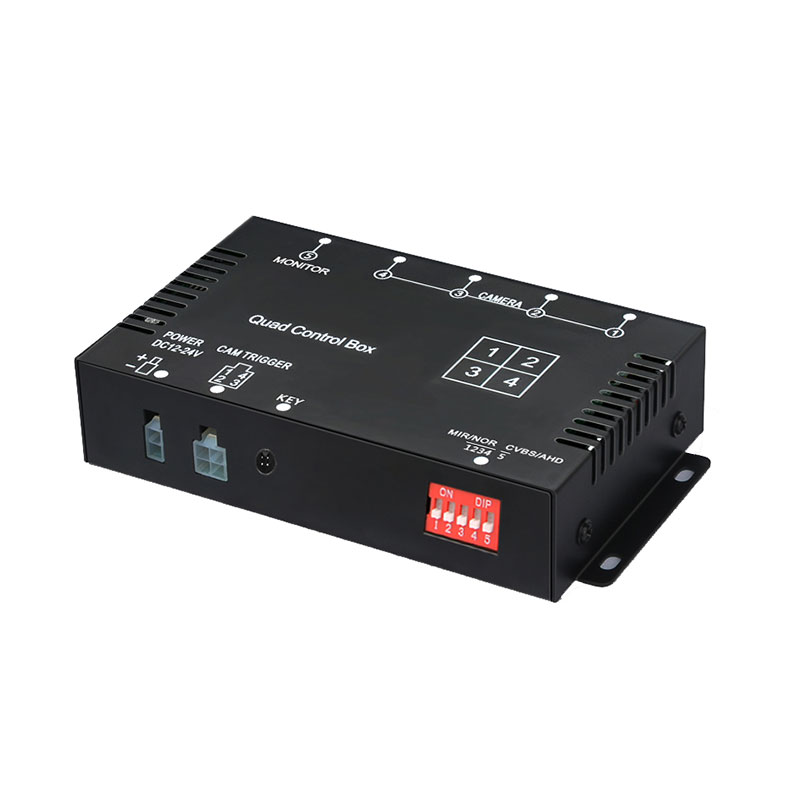

Сурет параметрі: Қалыпты / Айна, әр арна үшін дербес реттеледі

Аудио: 720P / CVBS аудио шығысына қолдау көрсетіледі

Қуат шығысы: камералар мен СКД үшін 12 В қуат шығысы

Жұмыс кернеуі: тұрақты ток 9V–32V

Қорғау: жоғары вольтты / төмен кернеуді / шамадан тыс жүктемені қорғау

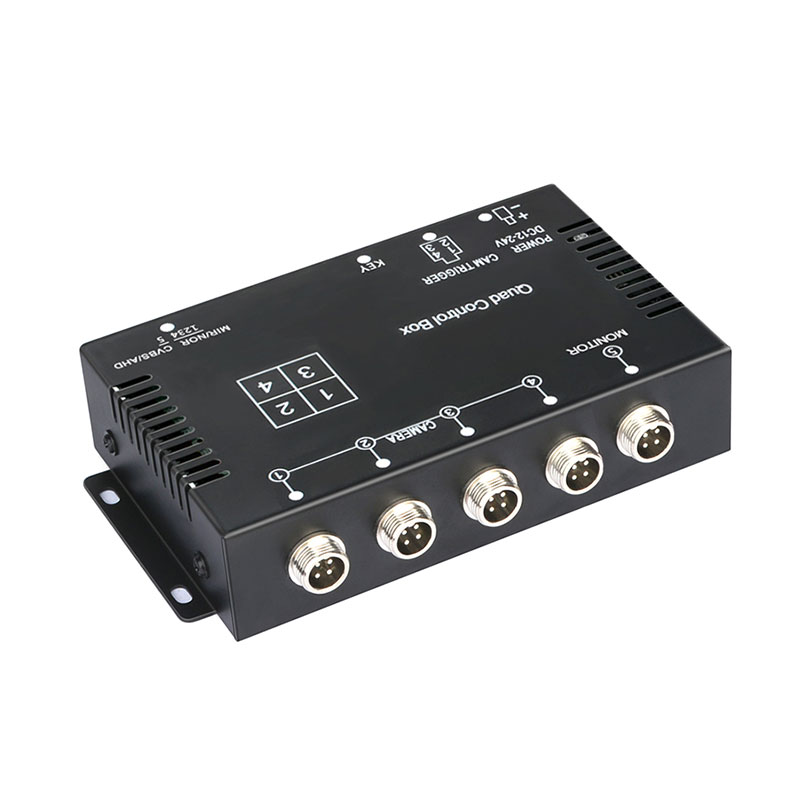

Бейне шығыс қосқышы: RCA / 4P Aviation

Бейне жүйесі: PAL / NTSC

Өлшемі: 155 × 87 × 32 мм

Әдеттегі камера конфигурациясы

4 арналы архитектураны әртүрлі коммерциялық көлік макеттері үшін пайдалануға болады.

• Жүк көлігі / Трейлер

Алдыңғы камера + артқы камера + сол жақ камера + оң жақ камера

• Автобус

Алдыңғы камера + Артқы камера + Есік/Бүйірлік камера + Қосымша камера

• RV / Автокөлік

Артқы камера + сол жақ камера + оң жақ камера + алдыңғы камера

• Арнайы көлік

Алдыңғы бақылау + артқы бақылау + жұмыс аймағының камерасы + бүйірлік камера

Нақты камера конфигурациясын көлік құралының корпусына және бақылау талаптарына сәйкес реттеуге болады.

Триггерді және дисплейді басқару

Триггер функциясы осы көлік құралының бейне мультиплексорының негізгі мүмкіндіктерінің бірі болып табылады. Төрт камера арнасының әрқайсысын бөлек іске қосуға болады. Триггер сигналы қабылданған кезде, сәйкес камера алдын ала орнатылған камера басымдылығына сәйкес толық экранды дисплейге автоматты түрде ауысады. Іске қосу сигналы жойылғаннан кейін кескін алдыңғы дисплей күйіне оралмас бұрын шамамен 2 секунд бойы көрсетіледі. Триггерді басқарудың бұл түрі әдеттегі көп камералы дисплейді уақытша қайта анықтау үшін драйверге маңызды камера көрінісі қажет болғанда өте пайдалы.

Неліктен камераларды тікелей қосудың орнына бейне мультиплексорын пайдалану керек?

Көп камералы көлік жүйесі үшін басты мәселе жай ғана камералар саны емес. Жүйе сонымен қатар қай камераны және қашан көрсетілетінін басқаруы керек.

4CH AHD Vehicle Video Multiplexer төрт камера мен тұтқалар үшін орталықтандырылған қосылым нүктесін қамтамасыз етеді:

• Камера кірісі → Сигналдарды өңдеу → Триггерді басқару → Дисплейді ауыстыру → Монитор шығысы

Бұл көлік өндірушілеріне, орнатушыларға және флот шешімдерін жеткізушілерге көп камералы көлікті бақылау жүйесін ұйымдастыруға мүмкіндік береді.

Жиі қойылатын сұрақтар

1-сұрақ: Басқару қорабы қанша камераны қолдай алады?

Ол 4 камера кірісіне дейін қолдайды.

2-сұрақ: ол AHD1080P камераларына қолдау көрсете ме?

Иә. Ол AHD 1080P, AHD 720P және CVBS камера кірістерін қолдайды.

3-сұрақ: Әрбір камераны бөлек іске қосуға болады ма?

Иә. Әрбір камера арнасын бөлек іске қосуға және толық экранда автоматты түрде көрсетуге болады.

4-сұрақ: Мен камераны қолмен таңдай аламын ба?

Иә. Төрт камера арнасының кез келгенін қолмен таңдауға болады.

5-сұрақ: Камералар әртүрлі айна параметрлерін пайдалана ала ма?

Иә. Қалыпты/айна кескінін әр арна үшін дербес конфигурациялауға болады.

6-сұрақ: Триггер сигналы жоғалғаннан кейін не болады?

Триггер тоқтатылғаннан кейін таңдалған кескін шамамен 2 секунд сақталады, содан кейін алдыңғы дисплей күйіне оралады.

7-сұрақ: Ол 24В жүк көлігімен жұмыс істей ала ма?

Иә. Жұмыс кернеуі 9V–32V, жалпы 12V және 24V автомобиль қолданбаларын қамтиды.

8-сұрақ: Ол бейне жазады ма?

Жоқ. Бұл нұсқа DVR емес, бейне мультиплексоры/басқару терезесі болып табылады. Ол бейнені ауыстыруға және дисплейді басқаруға арналған.
